微調平台XYR
微調平台導覽

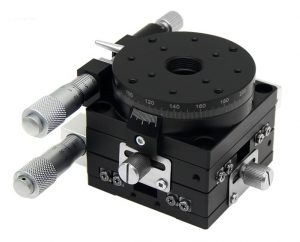

![](https://www.ochoa.com.tw/wp-content/uploads/2020/06/LHXYR-300x242.jpg)
台面尺寸 | 40mm*40mm | 60mm*60mm | 80mm*80mm | 90mm*90mm | 125mm*125mm |
---|---|---|---|---|---|
本體材質 | 鋁合金 | ||||
滑台表面 | 陽極處理黑色 | ||||
滑台驅動 | 分厘卡測頭 | ||||
負載能力 | 29.4N(3kgf) | 49N(5kgf) | 98N(10kgf) | 180N(18.4kgf) | |
負載能力(旋轉軸) | 9.8N(1kgf) | 19.6N(2kgf) | 39.2N(4kgf) | 39.2N(4kgf) | 49N(5kgf) |
最大保持力 | 59N(6kgf) | 69N(7kgf) | |||
移動行程 | ±6.5mm | ±6.5mm (±12.5mm可製作) | ±12.5mm | ||
真直度 | 0.03mm | ||||
平行度 | 0.03mm |
- 位移平台採用交叉滾子,可實現高穩定,高精度的平滑移動
- 位移平台有分厘卡測頭和調整螺絲可選用
- 可自行配置分厘卡測頭方向
- 多變性的組裝方式
- XY軸可任意搭配垂直Z軸或R軸使用
交叉滾子
![](https://www.ochoa.com.tw/wp-content/uploads/2020/05/Cross-roller-300x208.jpg)
![](https://www.ochoa.com.tw/wp-content/uploads/2020/05/Crossed-Roller-300x261.jpg)
- 預載交叉滾子軸承可重複地進行零粘滑線性運動,而側向間隙可忽略不計。
- 滾子條將圓柱滾子交替傾斜90°,以確保與硬化和磨削路徑保持恆定的線性接觸。
- 通過增加安裝面積,交叉滾子軸承可提供更高的中心負載能力。
測微器
![](https://www.ochoa.com.tw/wp-content/uploads/2020/05/Actuators-300x283.jpg)
- 可以根據需要的精度自定義平移。
- 安裝後,執行器可輕鬆,快速地互換以進行任何必要的調整。
- 測微器,調節螺絲,分厘卡測頭,可以不同方向安裝在調整滑台上。
